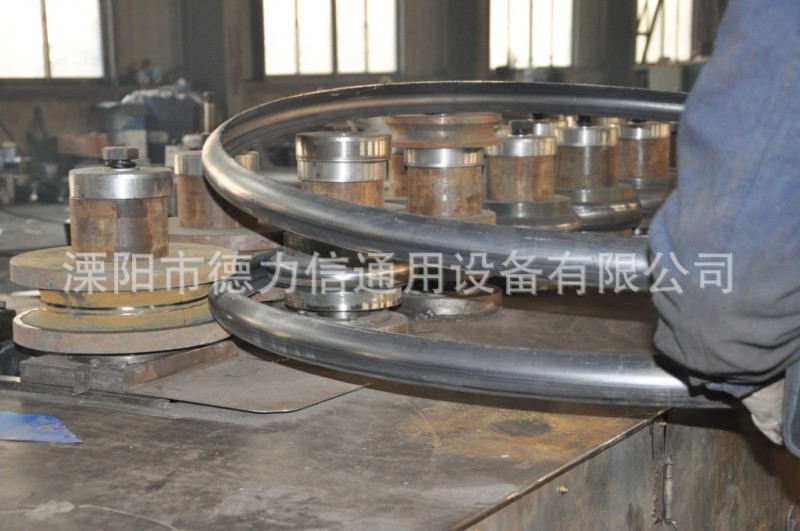

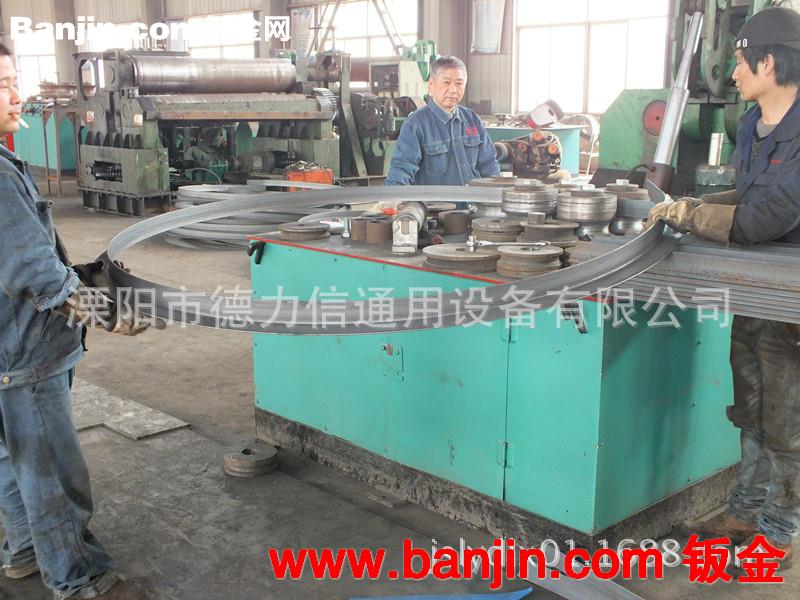

点击图片查看原图我公司专业设计生产FBM系列卷板机、多功能弯卷机，规格型号齐全，产品设计独特，加工能力强、精度高、安装操作方便，特别适用移动现场施工，经营方式灵活，特殊规格可以为您定做，代办运输。FLW系列多功能弯卷机可卷制加工钢管、角钢、扁钢、槽钢、方钢，一机多用，售后服务专业周到，让您放心使用；同时对外加工卷制钢板、槽钢、扁钢、角钢、方管、保证质量，交货及时，欢迎洽谈合作。
电话：13915869850（程女士）邮箱：315091030@qq.com 网址：http://jslydlx01.1688.com
FLW型材弯卷机传动配置及技术参数
规格型号 | 外形尺寸（长*宽*高） | 主传动 减速机 | 主功率（KW） | 压轮传动及功率 | 压轮滚子链轮链条 | 角钢内外圆 | 槽钢内外圆 | 钢管卷圆 | 扁钢法兰 | 方管卷圆 | |||||
型号 | 最小内径 | 型号 | 最小 内径 | 型号 | 最小 内径 | 型号 | 最小 内径 | 型号 | 最小内径 | ||||||
FLW-Ⅰ 2.65t | 1840 *1190 *1090 | WHC200 -25-Ⅳ BLY22-11 -5.5 Y132S-4 | 5.5 | BWY22 -59-2.2 Y100L1-4 2.2KW | 20A Z=28 20A Z=12 20A 54节 L=1714.5 | ∠3以下 | Ф400 | [6以下 | Ф800 | Ф30*3 以下 | Ф400 | -40*4 以下 | Ф350 | 25*25*3 | Ф600 |
∠4 | Ф550 | [8以下 | Ф1000 | Ф40*4 | Ф600 | -40*20 以下 | Ф500 | 50*50*5 | Ф800 | ||||||
∠5 | Ф800 | 10 | ø1200 | Ф57*6 以下 | Ф1000 | -60*10 以下 | Ф800 | 60*60*6 | Ф1200 | ||||||
FLW-Ⅱ 5.29t | 2640 *2100 *1340~ 1440 | WHC280 -25-Ⅳ BLY27-11 Y160M-4 | 11 | BWY27-71-3 Y100L2-4 3KW | 24A Z=24 24A Z=13 24A 56节 L=2133.6 | ∠6.3 | Ф1200 | [10 | Ф1500 | Ф89*10以下 | Ф2000 | -70*10以下 | Ф1000 | ||
∠7.5 | Ф1500 | [12 | Ф1800 | Ф133*6以下 | Ф2500 | -100*10以下 | Ф1200 | ||||||||
∠8 | Ф1800 | [14 | Ф2000 | Ф159*6以下 | Ф3500 | -120*12以下 | Ф1500 | ||||||||
∠9 | Ф2000 | [16 | Ф2500 | ||||||||||||
∠10 | Ф2500 | ||||||||||||||
FLW-Ⅲ 6.53t | 2930 *2600 *1630 | WHC300 -25-Ⅳ BLY39-11-22 Y180L-4 | 22 | BWY33-71-5.5 Y132s-4 5.5KW | 28A Z=26 28A Z=13 28A 52节 L=2311.4 | ∠12 | 外Ф3500 内Ф5000 | [18 | Ф3000 | Ф180*10以下 | Ф4000 | -150*20以下 | Ф2000 | ||
∠14 | 外Ф4500 内Ф8000 | [20 | Ф5000 | Ф194*10以下 | Ф5000 | -120*30以下 | Ф3000 | ||||||||
∠16外卷 | Ф4500 | ||||||||||||||
控制柜：
如图所示，控制按钮共有4只共分两组，A和B分别控制工件的前进与后退，C、D分别控制成型机构与之对应的信号灯所指示按钮的状态，中间的信号灯为控制柜的总电源。
为保证安全设备与电控柜外按电源的连接必须有专业电工来操作。

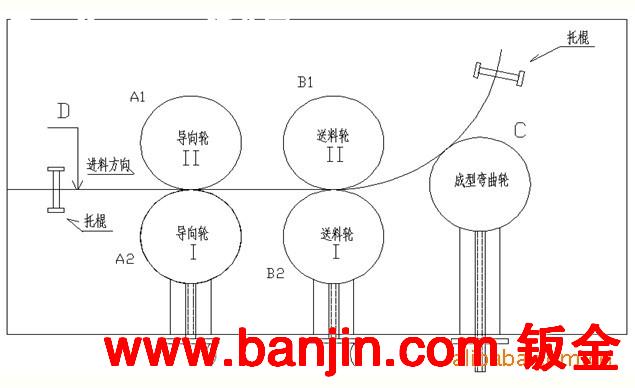

多功能弯卷机示意图
